Собственное производство пенопласта

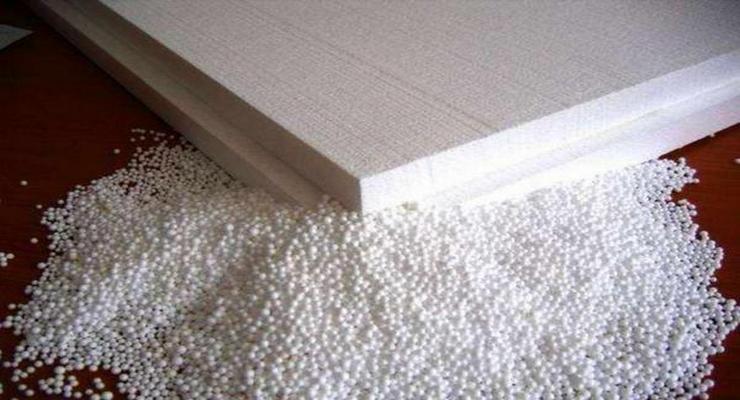

Пенопласт (пенополистирол) для строительной теплоизоляции изготавливается беpпрессованным способом из вспенивающегося суспензионного полистирола. Пенопласт (пенополистирол) вспеневается с помощью натурального вещества пентана. Пентан быстро разлагается в атмосфере, в почве или воде. В процессе переработки гранулы вспененного полистирола подвергаются тепловому воздействию водяного пара. В результате образуется равномерновспененная масса с очень тонкой замкнуто-ячеистой структурой. 1 м3 такого материала на 98% заполнен воздухом, заключенным в 3-6 миллиардах закрытых ячеек. Благодаря внутренней структуре обладает очень низкой теплопроводностью, близкой к теплопроводности неподвижного воздуха (коэффициент теплопроводности воздуха около 0,00006 кал/см. сек. град., т.е. через каждый квадратный сантиметр при разности температур 1оС и при толщине 1 см. передается 0,00006 калорий в течение 1 секунды). Таким образом, полистирол представляет собой застывшую при охлаждении жёсткую вспененную полистирольную массу с замкнутыми ячейками, заполненными воздухом и является экологически безопасным строительным материалом. Качество пенопласта (пенополистирола) в значительной степени зависит от технологического оборудования и применяемого сырья с добавками антипиренов или без антипиренов.

Теплотехнические свойства. Пенопласт (пенополистирол) обладает весьма низкой теплопроводностью, что частично обусловлено воздухом, захваченным в многочисленных плотных порах. По мере возрастания плотности пенополистирола, излучение в процессе теплопередачи уменьшается, тогда, как вклад проводимости через полимерную матрицу увеличивается.

Диффузия водяных паров и водопоглащение. Поскольку пенополистирол не растворяется и не разбухает в воде, а также в силу не взаимосвязанной структуры содержащих воздух клеток, почти не впитывает воду. Вода в жидкой фазе может, в принципе, проникнуть в лабиринт между сплавленными гранулами, в основном, за счет капиллярного действия, но всегда может покинуть лабиринт, не оказывая длительных негативных воздействий на механическую прочность, размеры, физический вид или изоляционные свойства материала. К тому же, за счет повышения степени сплавления между гранулами посредством оптимизации режима формования, захват воды минимизируется. Вода в паровой фазе в состоянии проникнуть, а пенополистирол, хотя при плотности 30 кг/м3 и выше, скорость перемещения составляет менее 1% по сравнению со скоростью перемещения воды через устойчивый слой воздуха аналогичной толщины. Пар, конечно, выйдет из пенополистирола с такой же скоростью и поэтому представляет трудности только при конденсации в жидкую фазу. На деле такие ситуации легко предотвратимы за счет выставления надлежащих спецификаций и контроля качества плит, а также соответствующего строительного проектирования. При проектировании необходимо, чтобы непроницаемость для водяных паров снижалась по направлению необходимого потока. Следовательно, непроницаемость, в случае наружных стен, должна снижаться изнутри наружу, чтобы внутренние поверхности оставались сухими. Поэтому помехи перемещения воды на стороне изоляционного слоя, из которого выходит пар, представляет собой неблагоприятное явление. Все это особо важно, поскольку вода, которая поступает и остается в изоляционном слое пенополистирола снижает эффективность теплоизоляции. Такое воздействие невелико: на каждый 1% по объему поглощенной воды теряется около 4% эффективности изоляции. Однако при грамотной работе проектировщика и строителя это явление также обратимо и позволяет сохранять теплофизические свойства материала и не накапливать влагу в конструкции.
